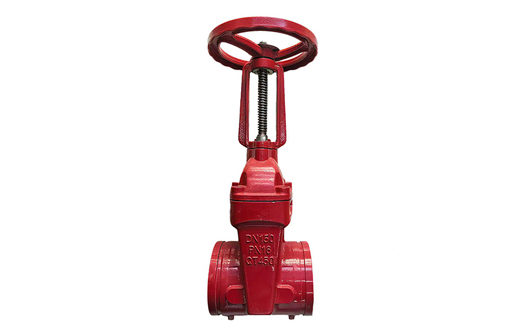

Válvula de compuerta de visibilidad con sello blando ranurada y vástago no ascendente

Descripción del producto

Desafío del cliente

Función del producto

Función de par de funcionamiento bajo

Función antioxidante

Función antifugas externas

Función antifugas internas

La válvula se puede cerrar fácilmente con un par equivalente al 80 % del diámetro nominal, logrando cero fugas bajo presión nominal.

El casquete y el casquillo de la válvula adoptan un diseño de sellado de cera con cabeza avellanada, sin pernos expuestos, lo que resuelve completamente el problema de los pernos. oxidación.

El sello superior está diseñado con 3 juntas tóricas para garantizar que no haya goteo durante el movimiento dinámico del vástago de la válvula; la brida intermedia adopta un diseño autosellante y la junta utiliza el principio de junta tórica. Cuanto mayor es la presión en la cavidad de la válvula, más apretada se aprieta la goma, lo que da como resultado un sellado más confiable.

La placa de compuerta adopta procesos avanzados de moldeo por inyección de pegamento de modo dual y vulcanización a alta temperatura. La superficie de goma de la placa de la puerta no tiene puntos de posicionamiento expuestos, con una cobertura total del 100 %. El caucho está distribuido uniformemente, las dimensiones son estables y el rendimiento del sellado es excelente.

Ventaja de valor

•

  Conservación de energía y protección del medio ambiente

  El tratamiento de la superficie utiliza polvo de resina epoxi no tóxica, que se pulveriza mediante una línea automática de pulverización de plástico para garantizar el espesor, la continuidad y la uniformidad de la capa de plástico.
•

  Excelente calidad del material

  Todas las piezas fundidas de hierro dúctil son De fabricación propia, adoptando tecnología de nodularización de alimentación de alambre líder a nivel nacional. La tasa de nodularización supera el 90 % y los requisitos de calidad son más altos que los estándares nacionales.
•

  Baja pérdida de flujo

  El diseño de canal completo garantiza una baja pérdida de flujo, lo que contribuye a la conservación de energía y la reducción del consumo.
•

  Bajo par

  Bajo la presión de trabajo nominal, el par de apertura y cierre no supera el 80 % de los requisitos especificados en los estándares nacionales.
•

  Fiable sellado

  La puerta se fabrica utilizando tecnología avanzada de vulcanización por inyección de pegamento, con un espesor de caucho uniforme sin exposición, una cobertura total del 100 % y dimensiones estables; el sello superior adopta un diseño de 3 juntas tóricas más 1 anillo a prueba de polvo, lo que garantiza un rendimiento de sellado confiable.

Datos relevantes
