Válvula de retención oscilante con brida

Estándar americano:
Rango de tallas: 2"-12" (DN50-DN300)
Estándar de diseño: AWWA C508
Estándar de conexión: ASME B16.1 CL125
Presión de trabajo: 363 PSI, 300 PSI, 250 PSI, 200 PSI
Estándar británico:
Rango de tallas: 2"-12" (DN50-DN300)
Estándar de diseño: EN 16767
Estándar de conexión: BS EN 1092-2
Presión de trabajo: PN16, PN10, PN25

Consulta ahora

Descripción del producto

La válvula de retención oscilante pertenece a la categoría de válvulas automáticas y se utiliza principalmente en tuberías donde el medio fluye en una dirección. Solo permite que el medio fluya en una dirección para evitar el reflujo del líquido.

Desafío del cliente

Mantenimiento difícil

La estructura de la válvula de retención oscilante es relativamente compleja. Si se requiere mantenimiento, es necesario desmontar más piezas, lo que dificulta el mantenimiento, lleva mucho tiempo y, en consecuencia, tiene un coste elevado.

Gran resistencia al flujo y pérdida de presión

Dado que el disco de la válvula, el balancín y los accesorios de conexión de la válvula de retención giratoria giran juntos, el peso del conjunto del disco de la válvula es relativamente grande y el par necesario para abrir es grande. Al mismo tiempo, el conjunto ocupa un gran espacio en el canal, lo que resulta en una gran resistencia al flujo del medio y una gran pérdida de energía.

Efecto de sellado deficiente

Especialmente para medios gaseosos, el efecto de sellado de la válvula de retención oscilante puede ser peor y pueden ocurrir problemas de fugas fácilmente.

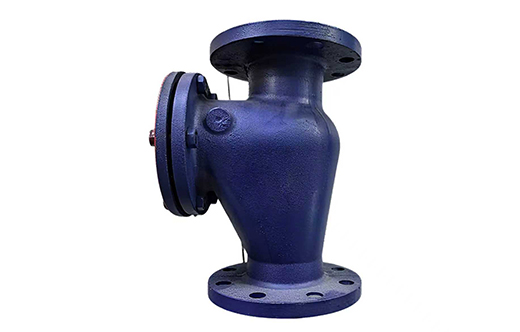

Función del producto

Mantenimiento y reemplazo en línea convenientes

Baja pérdida de flujo

Buen rendimiento de sellado

El sello del disco de la válvula utiliza una almohadilla de goma, que puede reemplazarse y repararse en línea

Use un disco de válvula integrado para minimizar el peso del disco de la válvula y reducir la pérdida de flujo mientras garantiza el sellado y el cierre rápido

El sello suave de goma garantiza un rendimiento de sellado calificado

Ventaja de valor

Recubrimiento anticorrosión no tóxico Akzo Nobel

Las superficies internas y externas de La válvula está recubierta electrostáticamente con polvo de resina epoxi no tóxica. El recubrimiento es uniforme, tiene una fuerte adherencia, es anticorrosivo y tiene una larga vida útil. Cumple con el estándar ANSI/AWWA C550 y se puede utilizar directamente en las industrias de agua potable, alimentos y medicinas.
El tiempo de cierre es corto

El tiempo de cierre es corto y se puede lograr la función de cierre rápido, con un buen efecto de ahorro de energía.
El cuerpo de la válvula es liviano

El cuerpo de la válvula es liviano, el disco de la válvula tiene una carrera de apertura y cierre corta, una estructura aerodinámica y un flujo bajo resistencia.
Todas las piezas fundidas están hechas de hierro dúctil

Todas las piezas fundidas están hechas de hierro dúctil y la tasa de esferoidización alcanza el nivel internacional de esferoidización secundaria, con alta resistencia y buena resistencia a la corrosión.
